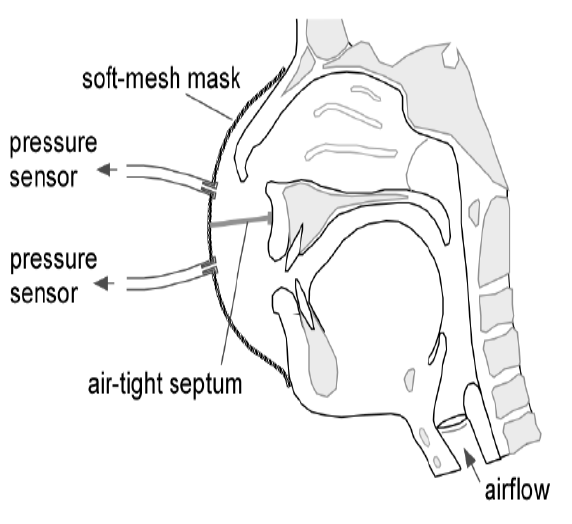

Schéma présentant l'AeroMask

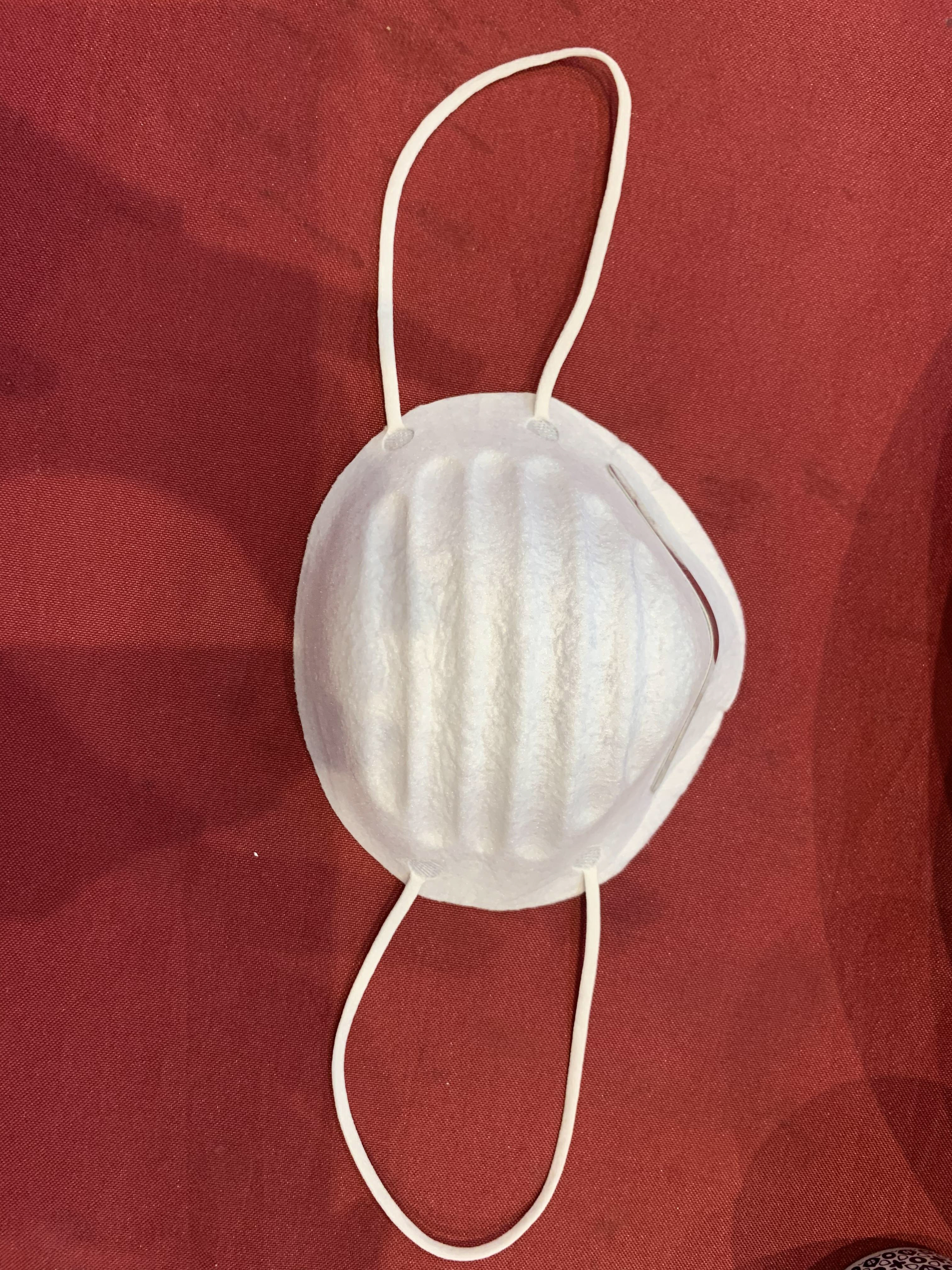

Masque en fibre de papier

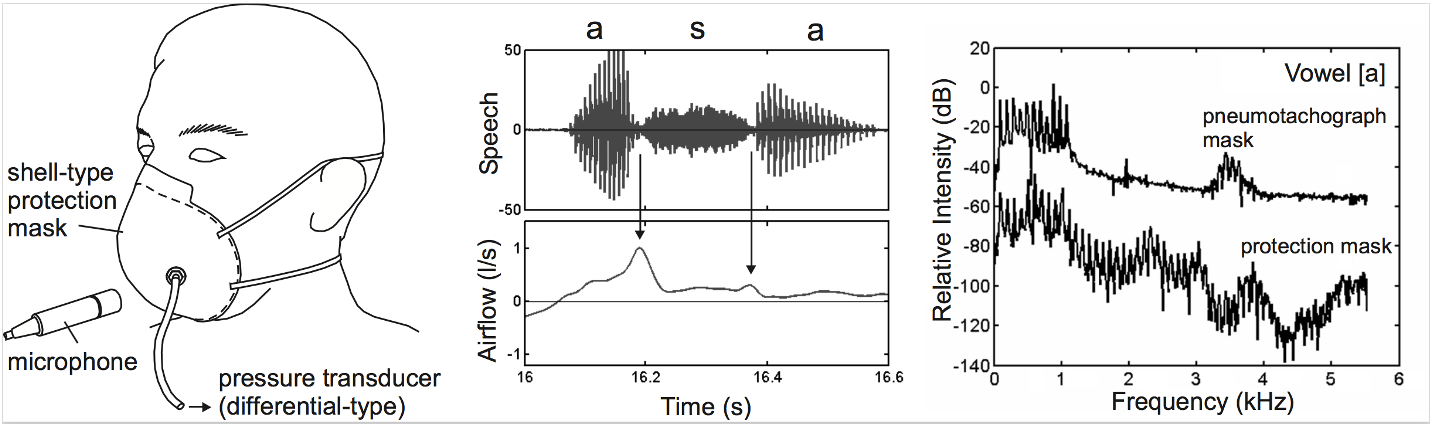

AeroMask et données enregistrées
Instrumentation permettant d'obtenir des enregistrements acoustiques et aérodynamiques simultanément sans perturbation acoustique.
L’architecture du système d’acquisition dans sa globalité permet :
- d'obtenir des enregistrements acoustiquement transparents
- Possibilité d’enregistrer les débits d’air oral et nasal séparément
- Possibilité de prendre en plus la pression intra-orale simultanément
- Modification du masque pour améliorer l’isolation aérodynamique
- Développement d’un logiciel d’acquisition des données avec une visualisation temps réel.
Vidéo expliquant ce qu'est l'AeroMask suivie d'une démonstration d'utilisation

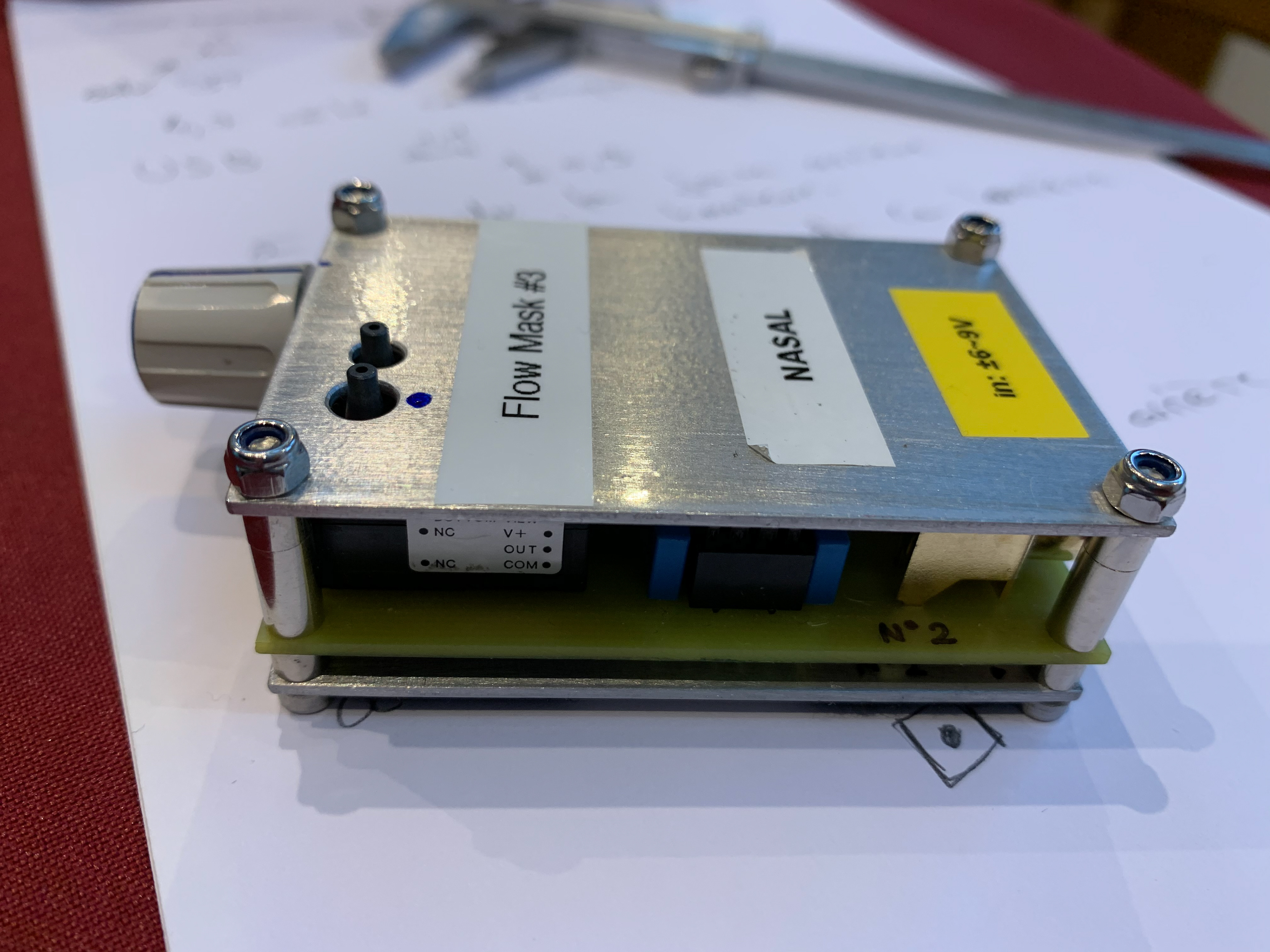

Capteur de pression

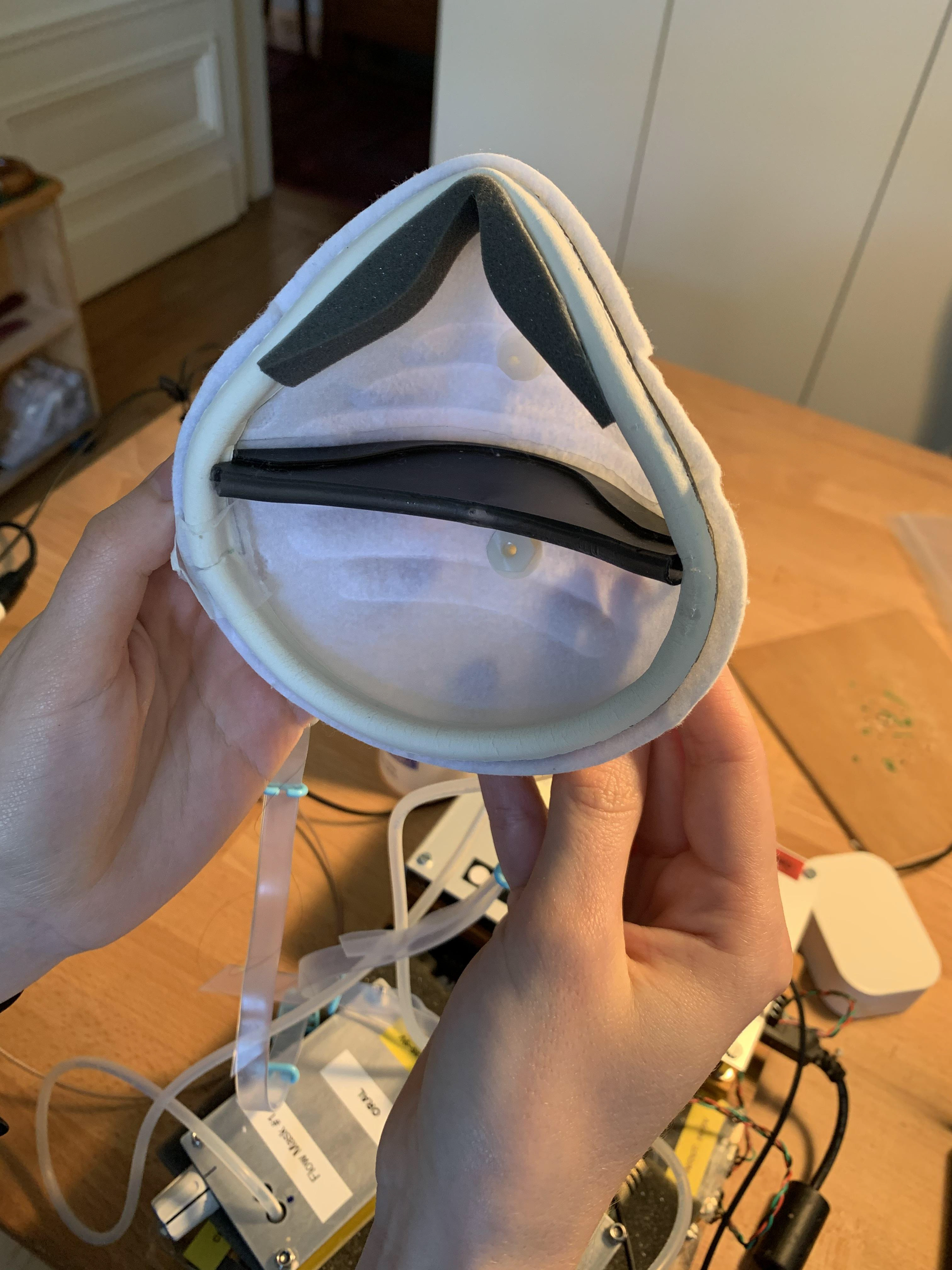

Masque en fibre de papier avec le joint d'étanchéité

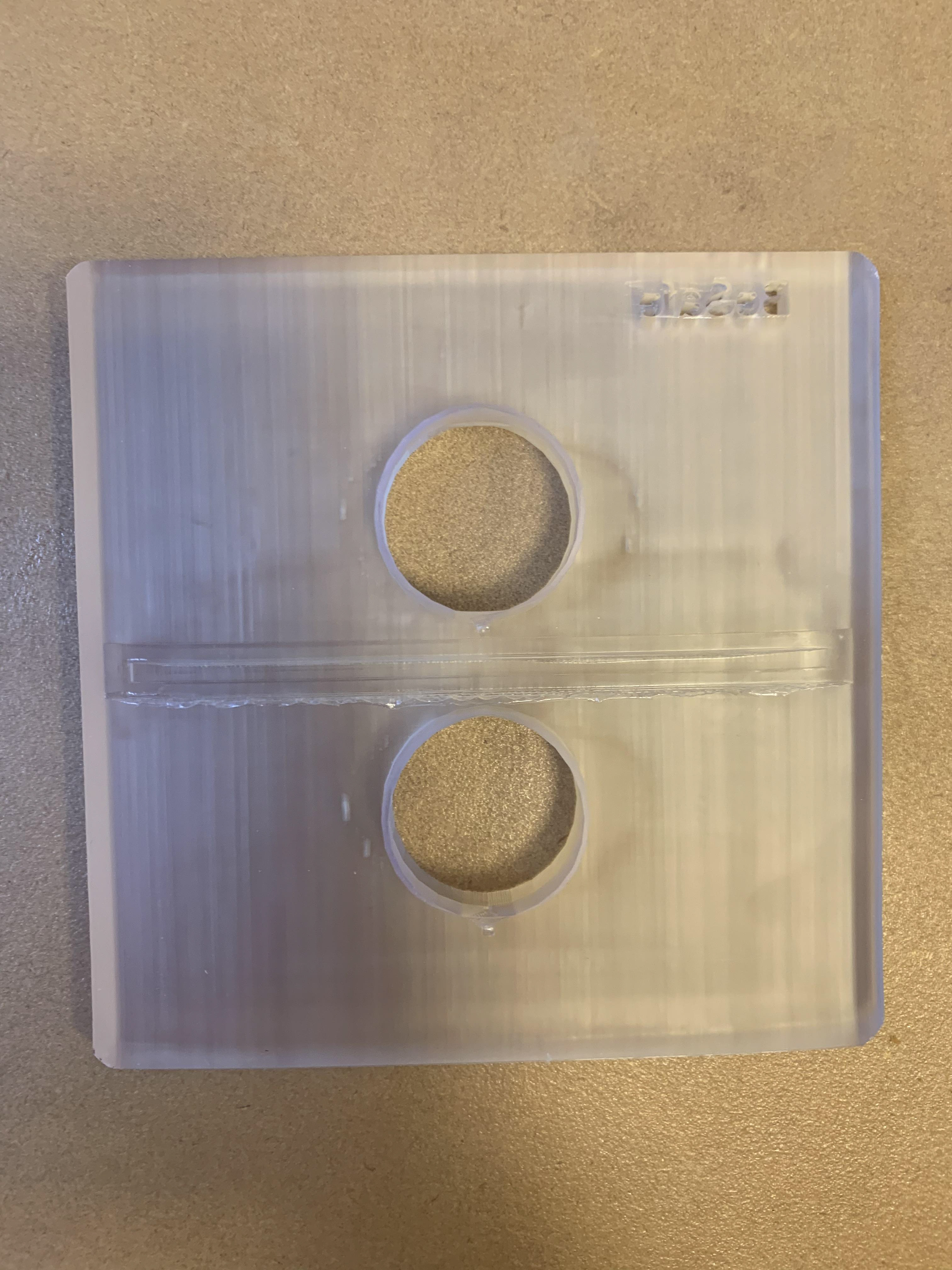

Plaque qui sert à calibrer le masque

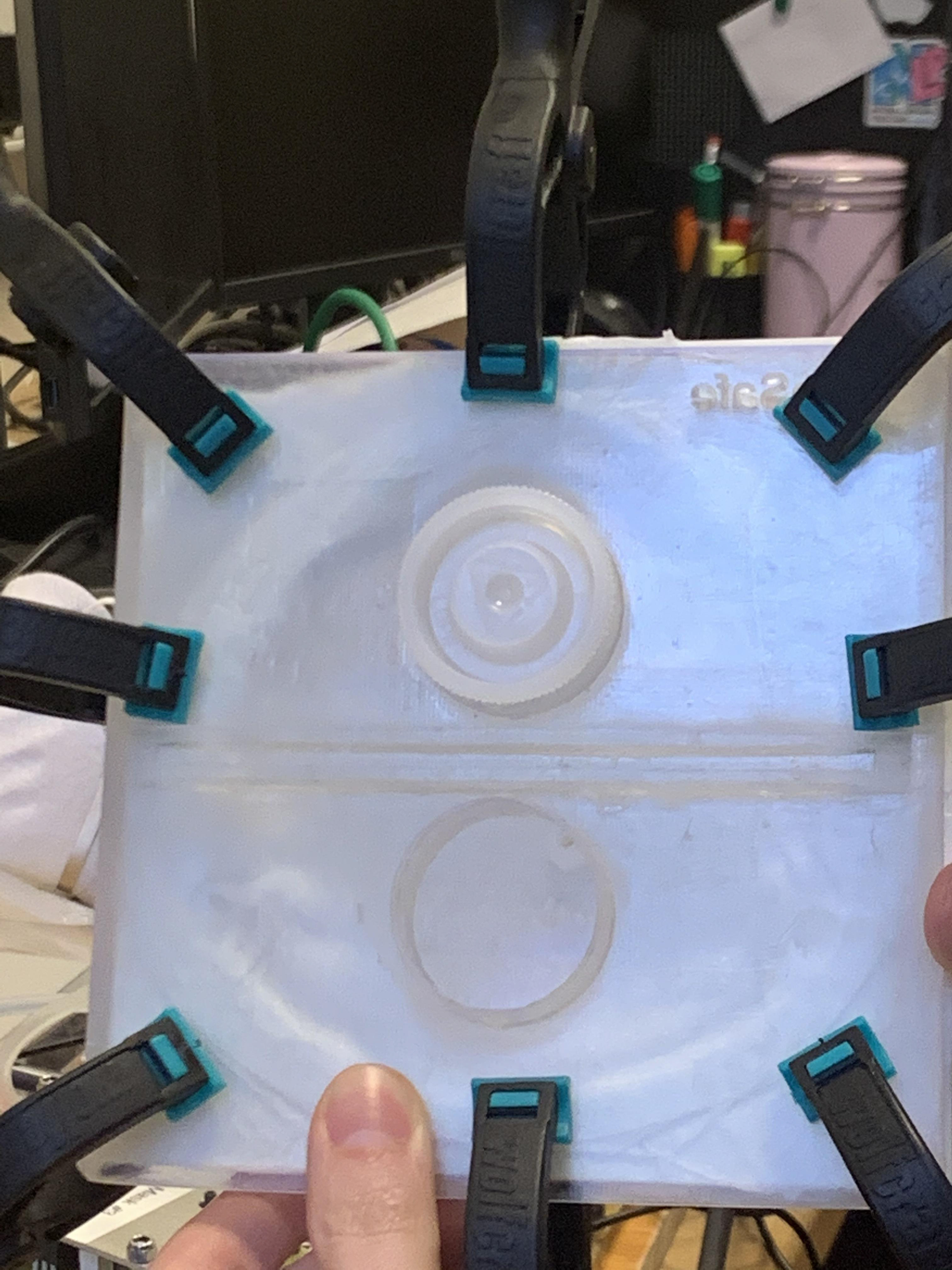

Plaque de calibration fermée avec les embouts destinés à recevoir la seringue de 1L

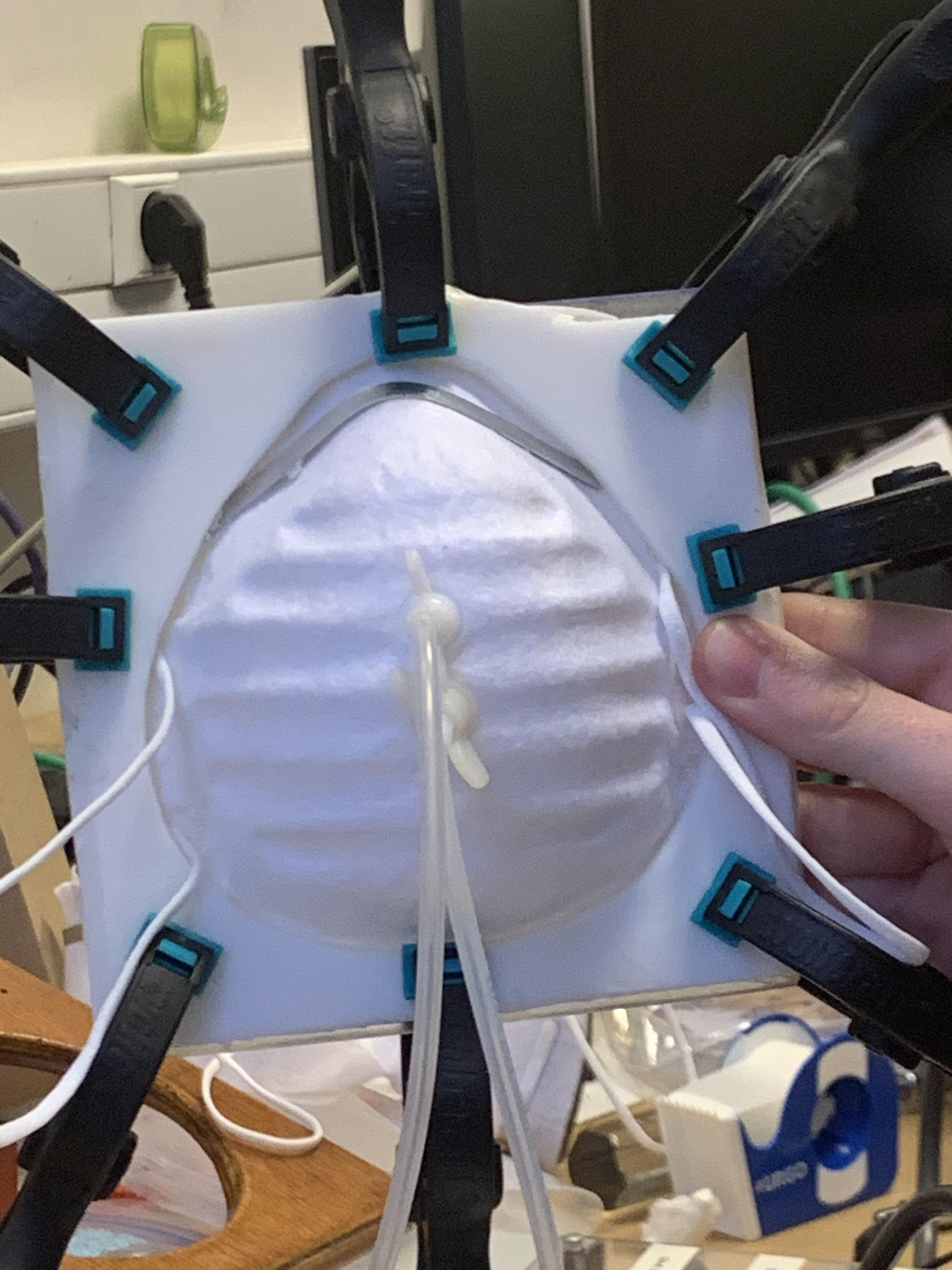

Plaque de calibration fermée avec le masque prêt à être calibré
Les éléments composants l'AeroMask & des éléments pour le tester et le calibrer
Éléments modélisés et imprimés avec une imprimante 3D afin d'être parfaitement compatible avec l'AeroMask
Séparation permettant de séparer le flux d'air venant de la bouche de celui venant du nez.
Le fichier .stl est téléchargeable ici
Edited and Textured by: Amélie Elmerich ©Laboratoire de Phonétique et Phonologie (UMR7018) / CNRS / Université Sorbonne Nouvelle, Paris
Cet élément que nous avons également modélisé et que nous imprimons en 3D nous permet d'y fixer les élastiques du masque pour que celui-ci soit maintenu et que cela améliore son étanchéité.
Le fichier .stl est téléchargeable ici
Setup complet de l'AeroMask modélisé, prêt à être utilisé pour capter le flux d'air oral et nasal séparément
Scripts associés à l'instrument

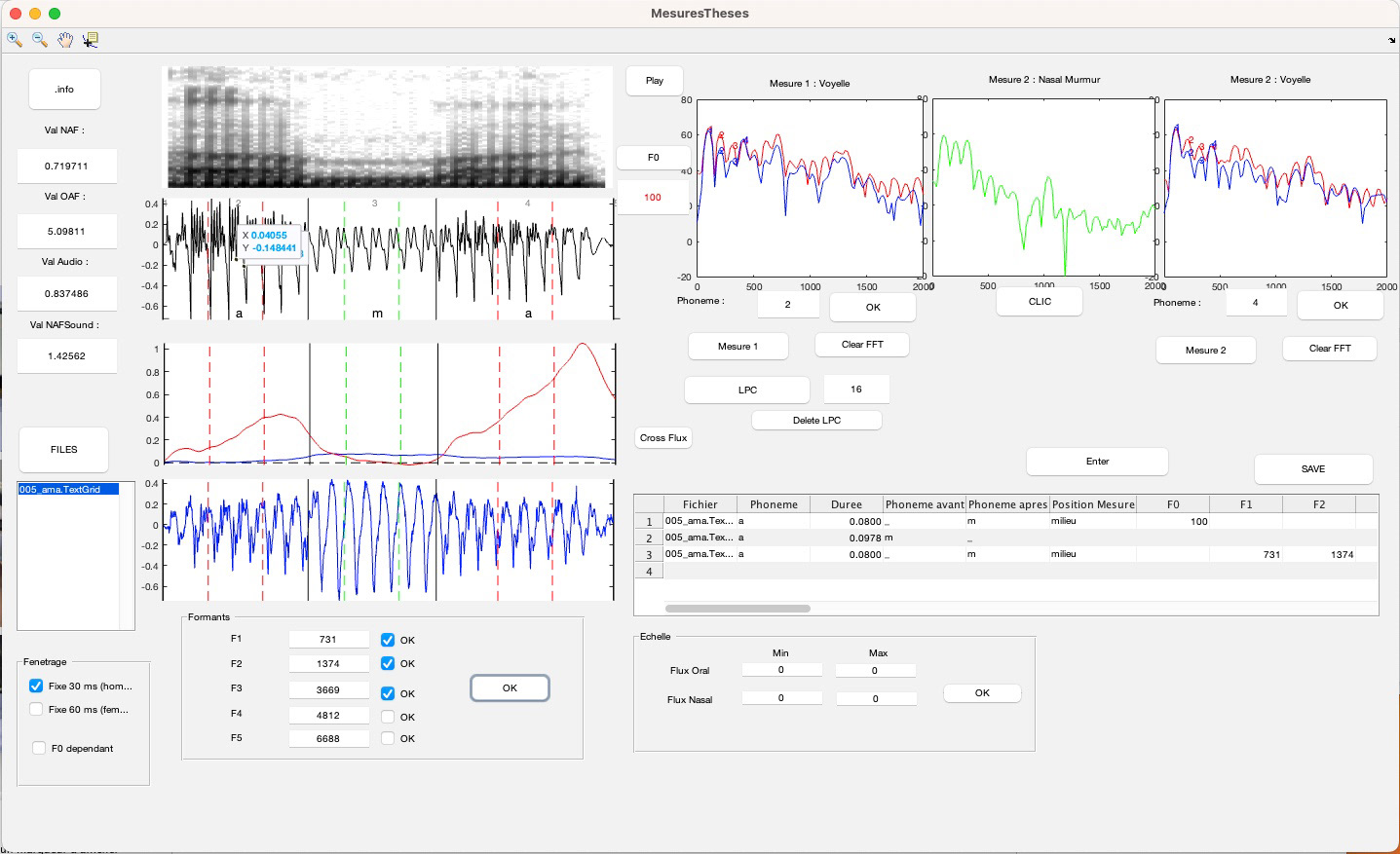

MesuresAeroMask
Script Matlab
Script permettant de visualiser les signaux acquis avec l'AeroMAsk et de faire un certain nombre de mesures acoustiques spécifiques en extrayant des coupes spectrales à des instants spécifiques sur trois phonèmes différents.
Il s'agit de faire voir la corrélation entre l'acoustique et les valeurs de flux d'air.
Disponible ici

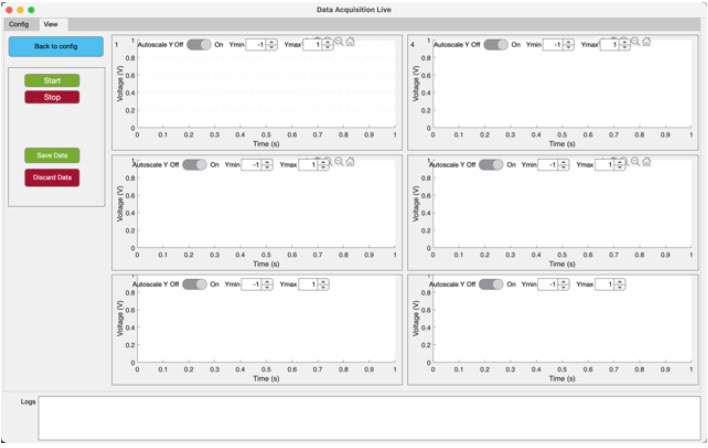

AcquisitionData
Script Matlab
Script permettant de visualiser et d'enregistrer les signaux acquis avec l'AeroMask.

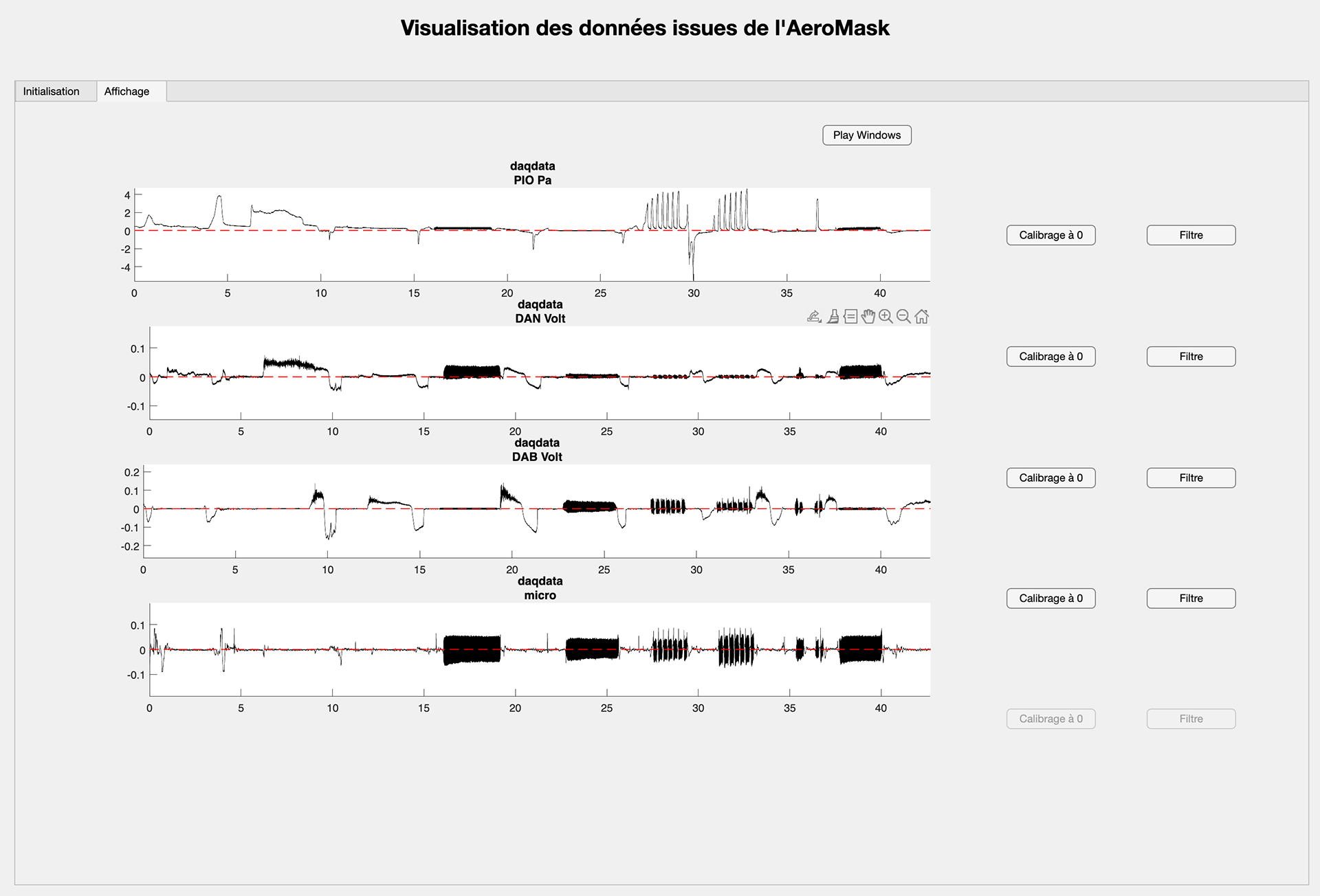

Visualisation des données
Script Matlab
Script Matlab permettant de visualiser les données acquises et de les prétraiter
Bibliographie
- Vaissière, Jacqueline, Kiyoshi Honda, Angelique Amelot, Shinji Maeda and Lise Crevier-Buchman. « Multisensor Platform for Speech Physiology Research in a Phonetics Laboratory (Methodology for Speech Physiology Research) ». The Phonetic Society of Japan, 2010.
- Amélie Elmerich, Angelique Amelot, Shinji Maeda, Yves Laprie, Jean-François Papon, Lise Crevier- Buchman, F1 and F2 measurements for French oral vowel with a new pneumotachograph mask. 12th International Seminar on Speech Production, ISSP 2020, December 14-17, 2020, Providence, Rhode Island, USA (2020)
Utilisations
- Depuis fin janvier 2023, l'AeroMask est utilisé dans une campagne d’enregistrements de 10 locuteurs au Laboratory of Neurophysiology and Movement Biomechanics (L.N.M.B.) en Belgique.
- juin 2024 : Soutenance d'une thèse qui a utilisé l'AeroMask sur des patients avec une Polypose nasosinusienne
- 2024 : utilisation de l'AeroMAsk pour une campagne d'enregistrements de terrain en Tanzanie
